Sequencer

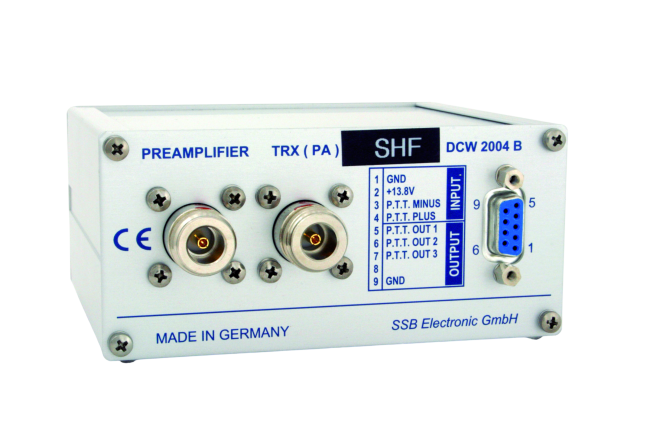

DCW 2004 B: Fernspeisung und Verstärkersteuerung für HF-Anlagen

Die Fernspeiseweiche mit sequenzieller Steuerung für Vorverstärker und Leistungsverstärker DCW 2004 B dient zur komfortablen Fernspeisung von Vorverstärkern der Serien SP und MHP über das Koaxialkabel sowie zur zeitlich verzögerten Zuschaltung von HF-Leistungsverstärkern. Die integrierte sequenzielle Steuerung verhindert zuverlässig, dass empfindliche Vorverstärker durch HF-Spitzen im Umschaltmoment beschädigt werden. Für die Ansteuerung externer Geräte stehen insgesamt drei Schaltausgänge mit steigenden Verzögerungszeiten zur Verfügung. Dadurch können neben Leistungsverstärkern auch weitere Komponenten, beispielsweise Transverter, zeitlich definiert zugeschaltet werden.

Jetzt anfragen

Merkmale:

Fernspeisung von SP- und MHP-Vorverstärkern über das Koaxialkabel
Zeitlich verzögerte Zuschaltung von HF-Leistungsverstärkern
Drei sequenziell gesteuerte Schaltausgänge
PTT-Eingang für Schaltung gegen Masse oder +5 bis +12 V
Separate Schaltung von Vorverstärker und Leistungsverstärker
Einfügedämpfung von nur 0,1 dB und hohes Schirmmaß
Automatischer Kurzschlusstest der Vorverstärkerleitung
Speicherung des zuletzt gewählten Schaltzustands

Sequenzielle Steuerung für HF-Anlagen

Die DCW 2004 B unterstützt Vorverstärker der Serien SP sowie MHP. Der PTT-Schalteingang akzeptiert eine Schaltung gegen Masse oder gegen +5 bis +12 V. Vorverstärker und Leistungsverstärker können bei Bedarf separat ein- oder ausgeschaltet werden. Beim Betrieb mit einer Leistungsverstärkerstufe sorgt der integrierte PTT-Schaltausgang für eine definierte, verzögerte Zuschaltung der Endstufe. Dadurch wird sichergestellt, dass der Vorverstärker ausgeschaltet ist, bevor hohe Sendeleistungen aufgebaut werden. Nach dem Einschalten der Betriebsspannung führt die Fernspeiseweiche automatisch einen Kurzschlusstest der Vorverstärkerleitung durch. Der zuletzt gewählte Betriebszustand bleibt gespeichert und wird beim nächsten Einschalten wiederhergestellt.

Weitere Informationen zum DCW 2004 B:

Technische Daten: Download PDF
Anschlusshinweise: Download PDF
