Produktbeschreibung

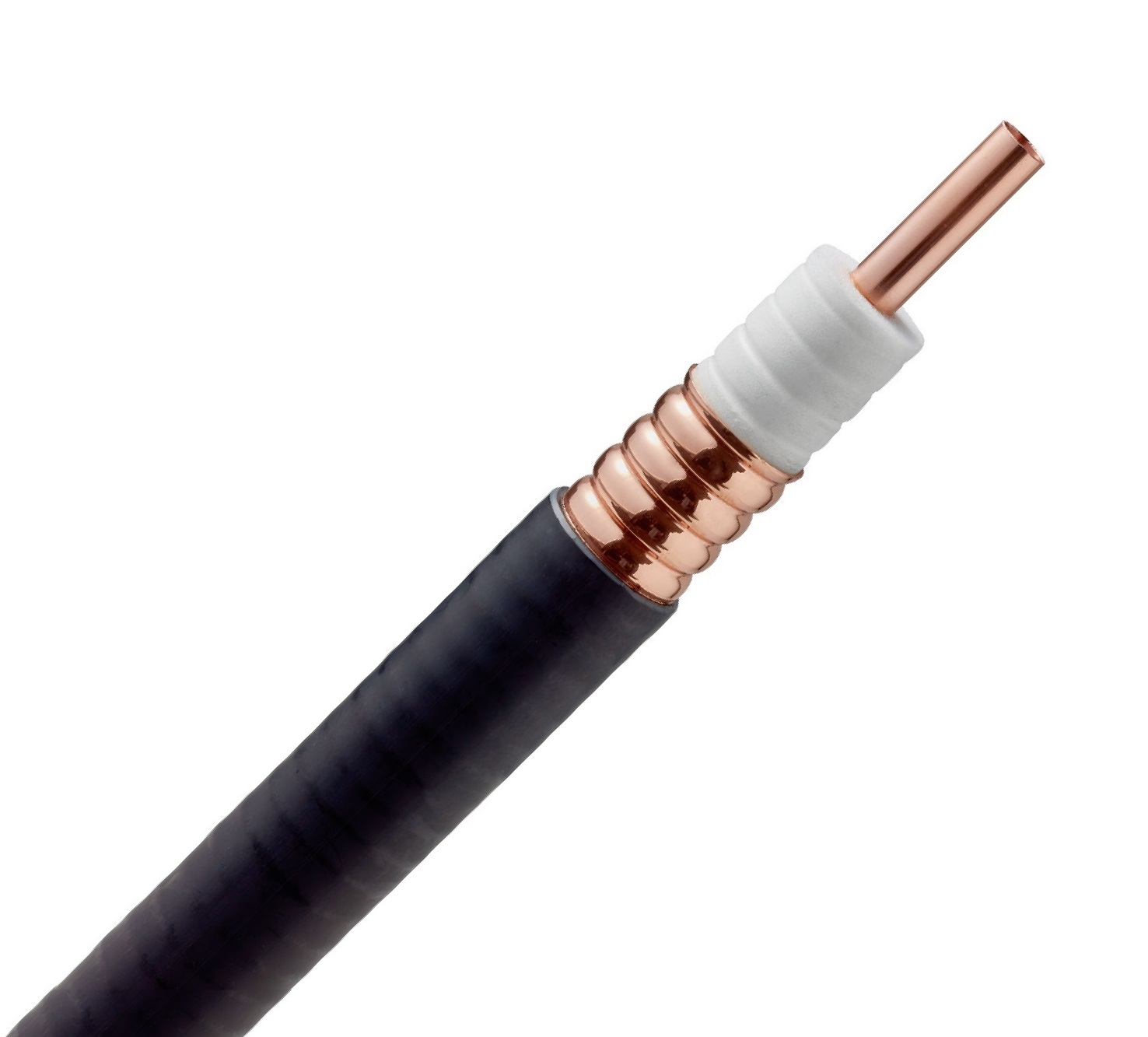

7/8" CELLFLEX® Verlustarmes Koaxialkabel mit optimierter Dämpfung und FRNC-Mantel
RFS-Artikelnummer: LCF78-50JFNA
MERKMALE UND VORTEILE
- Ultra niedrige Dämpfung: die noch weiter reduzierte Dämpfung des CELLFLEX®-Koaxialkabels führt zu einer äußerst effizienten Signalübertragung in Ihrem HF-System, insbesondere bei hohen Frequenzen.
- Komplette Abschirmung: der massive Außenleiter des CELLFLEX®-Koaxialkabels erzeugt eine durchgehende RFI/EMI-Abschirmung, die Systemstörungen minimiert.
- Niedriges VSWR: spezielle Low-VSWR-Versionen von CELLFLEX®-Koaxialkabeln tragen zu niedrigem Systemrauschen bei.
- Hervorragende Intermodulationsleistung: die massiven Innen- und Außenleiter des CELLFLEX®-Koaxialkabels eliminieren Intermodulationsprodukte. Die Intermodulationsleistung wird auch mit modernster Ausrüstung in der RFS-Fabrik bestätigt.
- Hohe Nennleistung: aufgrund ihrer geringen Dämpfung, hervorragenden Wärmeübertragungseigenschaften und temperaturstabilisierten dielektrischen Materialien bieten CELLFLEX®-Kabel eine sichere langfristige Betriebsdauer bei hohen Sendeleistungspegeln.
- Breites Anwendungsspektrum: typische Anwendungsgebiete sind Speiseleitungen für Rundfunk- und terrestrische Mikrowellenantennen, Mobilfunk-, PCS- und ESMR-Basisstationen, Verkabelung von Antennenarrays und Verbindungen von Funkgeräten, Indoor, drahtlose Kommunikation, Verteidigungskommunikation, Mikrowellen- und Mobilfunkanwendungen, Kabellösungen
- Normenkonformität: erfüllt oder übertrifft: IEC 60754-1, -2; IEC 60332-1-1, -2; IEC 61034-1, -2; IEC 60332-3-24 (früher IEC 60332-3-C)
- Euroklasse nach EN 50575: B2ca s1a d0 a1
STRUKTUR
| Größe | 7/8 | |
| Durchmesser Innenleiter | mm (in) | 9.1 (0.358) |
| Material Innenleiter | Kupferrohr | |
| Dielektrikum Durchmesser | mm (in) | 21.5 (0.846) |
| Dielektrikum Material | Geschäumtes Polyethylen | |
| Außenleiter Durchmesser | mm (in) | 25.2 (0.992) |
| Außenleiter Material | Gewelltes Kupfer | |
| Außenmantel Durchmesser | mm (in) | 27.8 (1.094) |
| Außenmantel Material | Polyethylen, PE, Metallhydroxid Füllung |
NORMEN UND UMWELTEIGENSCHAFTEN
| Brandverhalten | Flammhemmend und halogenfrei, LS0H | |
| Spezifikation des flammwidrigen Mantels | erfüllt / übertrifft IEC 60754-1, -2; IEC 60332-1-1, -2; IEC 61034-1, -2; IEC 60332-3-24 (früher IEC 60332-3-C); UL-1581; UL 1666; NFPA130 (ed. 2014) Ch.12 (NFPA70) über UL-1685/FT4/IEEE1202; NEC-Typ CATVR; CPR B2ca s1a d0 a1 | |
| Temperatur Installation | °C(°F) | -15 bis 60 (5 bis 140) |
| Temperatur Lagerung | °C (°F) | -70 bis 85 (-94 bis 185) |
| Betriebstemperatur | °C(°F) | -50 bis 85 (-58 bis 185) |
ELEKTRISCHE EIGENSCHAFTEN
| Impedanz | Ω | 50 +/- 1 |
| Maximale Frequenz | GHz | 5 |
| Verkürzungsfaktor | % | 88 |
| Kapazität | pF/m (pF/ft) | 74 (22.5) |
| Induktivität | uH/m (uH/ft) | 0.185 (0.056) |
| Max. Leistungsübertragung | kW | 85 |
| Spitzenspannung | Volt | 2920 |
| Jacket Spark Test | Volt RMS | 8000 |
| Gleichstrom-Widerstand Innenleiter | Ω/1000 m (Ω/1000 ft) | 2.04 (0.62) |
| Gleichstrom-Widerstand Außenleiter | Ω/1000 m (Ω/1000 ft) | 2 (0.61) |
| Rückflussdämpfung (VSWR) | Standard oder Premium | |
| Min. Rückflussdämpfung (Max. VSWR) |
dB (VSWR) | Standard 20 (1.222), Premium 24 (1.135)/ 23 (1.152) |
| Phasenstabilität | Phasenstabilisierte und phasenangepasste Kabel und Konfektionen sind auf Anfrage erhältlich. | |
| Temperatur & Leistung | Standard |
MECHANISCHE EIGENSCHAFTEN
| Gewicht (nominal) | kg/m (lb/ft) | 0.39 (0.26) |
| Verlegeradius, einmalig | mm (in) | 120 (5) |
| Min. Biegeradius, wiederholte Biegungen | mm (in) | 250 (10) |
| Biegemoment | Nm (lb-ft) | 13 (10) |
| Zugfestigkeit | N (lb) | 1440 (324) |
| Empfohlener / maximaler Klemmabstand | m (ft) | 0.8 / 1 (2.75 / 3.25) |
