Produktbeschreibung

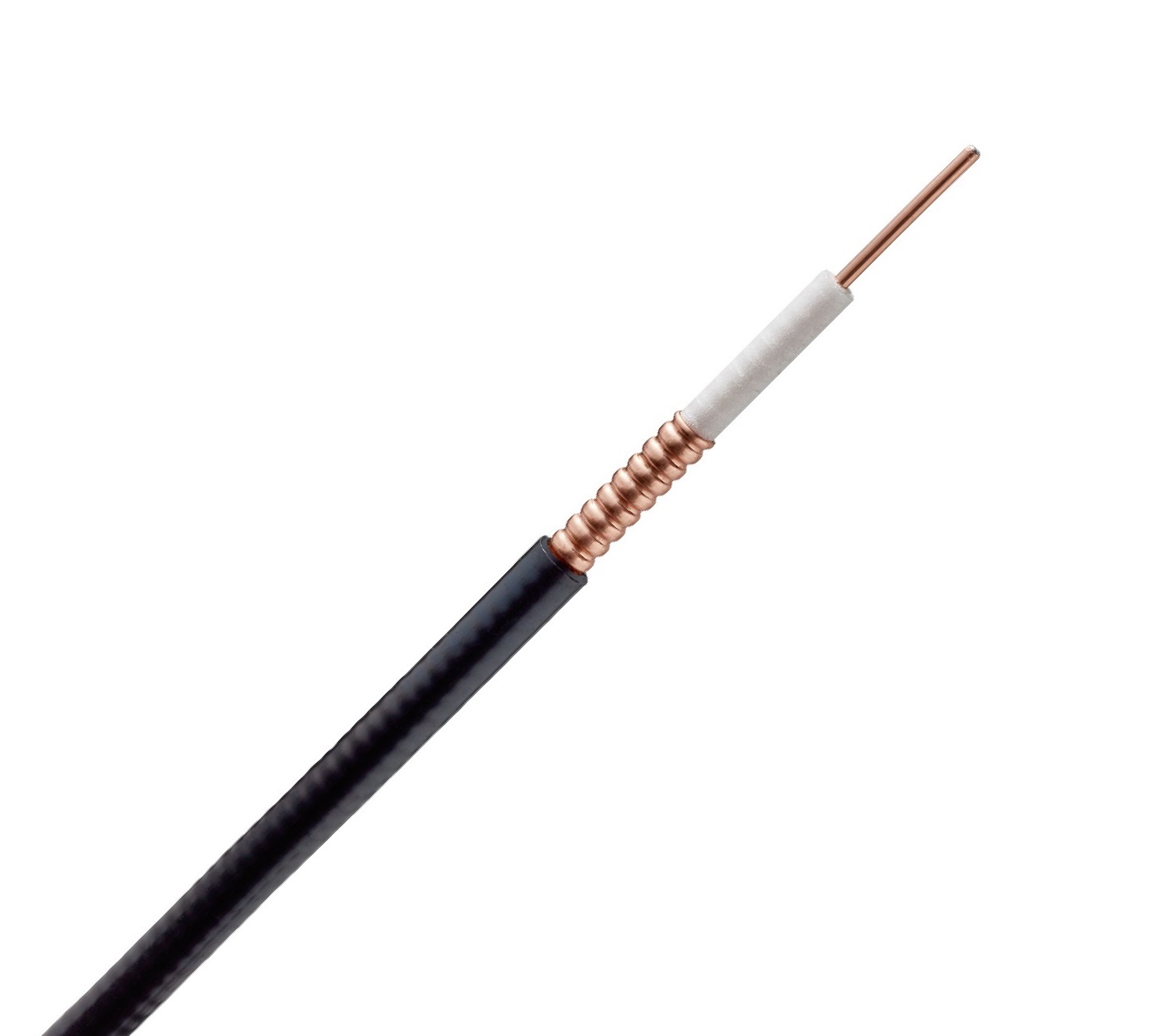

1/4" CELLFLEX® Verlustarmes Koaxialkabel mit FRNC-Mantel
RFS-Artikelnummer: LCF14-50JFN
MERKMALE UND VORTEILE
- Niedrige Dämpfung: die geringe Dämpfung des CELLFLEX®-Koaxialkabels führt zu einer hocheffizienten Signalübertragung in Ihrem HF-System.
- Komplette Abschirmung: der massive Außenleiter des CELLFLEX®-Koaxialkabels erzeugt eine durchgehende RFI/EMI-Abschirmung, die Systemstörungen minimiert.
- Niedriges VSWR: spezielle Low-VSWR-Versionen von CELLFLEX®-Koaxialkabeln tragen zu niedrigem Systemrauschen bei.
- Hervorragende Intermodulationsleistung: die massiven Innen- und Außenleiter des CELLFLEX®-Koaxialkabels eliminieren Intermodulationsprodukte. Die Intermodulationsleistung wird auch mit modernster Ausrüstung in der RFS-Fabrik bestätigt.
- Hohe Nennleistung: aufgrund ihrer geringen Dämpfung, hervorragenden Wärmeübertragungseigenschaften und temperaturstabilisierten dielektrischen Materialien bieten CELLFLEX®-Kabel eine sichere langfristige Betriebsdauer bei hohen Sendeleistungspegeln.
- Breites Anwendungsspektrum: typische Anwendungsgebiete sind Speiseleitungen für Rundfunk- und terrestrische Mikrowellenantennen, Mobilfunk-, PCS- und ESMR-Basisstationen, Verkabelung von Antennenarrays und Verbindungen von Funkgeräten, Indoor, drahtlose Kommunikation, Verteidigungskommunikation, Mikrowellen- und Mobilfunkanwendungen, Kabellösungen
- Normenkonformität: erfüllt oder übertrifft IEC 60754-1, -2; IEC 60332-1-1, -2; IEC 61034-1, -2; IEC 60332-3-24 (früher IEC 60332-3-C)
- Euroklasse nach EN 50575: B2ca s1b d0 a1
STRUKTUR
| Größe | 1/4 | |
| Durchmesser Innenleiter | mm (in) | 2.4 (0.09) |
| Material Innenleiter | Kupferbeschichteter Aluminiumdraht | |
| Dielektrikum Durchmesser | mm (in) | 6 (0.24) |
| Dielektrikum Material | Geschäumtes Polyethylen | |
| Außenleiter Durchmesser | mm (in) | 7.5 (0.3) |
| Außenleiter Material | Gewelltes Kupfer | |
| Außenmantel Durchmesser | mm (in) | 10 (0.39) |
| Außenmantel Material | Polyethylen, PE, Metallhydroxid Füllung |
NORMEN UND UMWELTEIGENSCHAFTEN
| Brandverhalten | Flammhemmend und halogenfrei, LS0H | |
| Spezifikation des flammwidrigen Mantels | erfüllt oder übertrifft IEC 60754-1, -2; IEC 60332-1; IEC 60332-3-24 (früher Kat. C); IEC61034-1, -2; CPR (Hannover Produktion) B2ca s1b d0 a1 | |
| Temperatur Installation | °C(°F) | -25 bis 60 (-13 bis 140) |
| Temperatur Lagerung | °C (°F) | -70 bis 85 (-94 bis 185) |
| Betriebstemperatur | °C(°F) | -50 bis 85 (-58 bis 185) |
ELEKTRISCHE EIGENSCHAFTEN
| Impedanz | Ω | 50 +/- 1.5 |
| Maximale Frequenz | GHz | 15.8 |
| Verkürzungsfaktor | % | 83 |
| Kapazität | pF/m (pF/ft) | 80 (24) |
| Induktivität | uH/m (uH/ft) | 0.205 (0.063) |
| Max. Leistungsübertragung | kW | 10.9 |
| Spitzenspannung | Volt | 1050 |
| Jacket Spark Test | Volt RMS | 5000 |
| Gleichstrom-Widerstand Innenleiter | Ω/1000 m (Ω/1000 ft) | 6.1 (1.86) |
| Gleichstrom-Widerstand Außenleiter | Ω/1000 m (Ω/1000 ft) | 4.4 (1.34) |
| Rückflussdämpfung (VSWR) Performance | Standard (für 40-2700, 3300-4200, 4400-5925 MHz) oder Premium | |
| Min. Rückflussdämpfung (Max. VSWR) |
dB (VSWR) | Standard 20 (1.222), Premium 24 (1.135)/ 23 (1.152) |
| Phasenstabilität | Phasenstabilisierte und phasenangepasste Kabel und Konfektionen sind auf Anfrage erhältlich. | |
| Temperatur & Leistung | Standard |
MECHANISCHE EIGENSCHAFTEN
| Gewicht (nominal) | kg/m (lb/ft) | 0.11 (0.074) |
| Verlegeradius, einmalig | mm (in) | 40 (1.6) |
| Min. Biegeradius, wiederholte Biegungen | mm (in) | 85 (3.3) |
| Biegemoment | Nm (lb-ft) | 1.9 (1.4) |
| Zugfestigkeit | N (lb) | 890 (200) |
| Empfohlener / maximaler Klemmabstand | m (ft) | 0.5 / 1 (1.75 / 3.25) |
