Produktbeschreibung

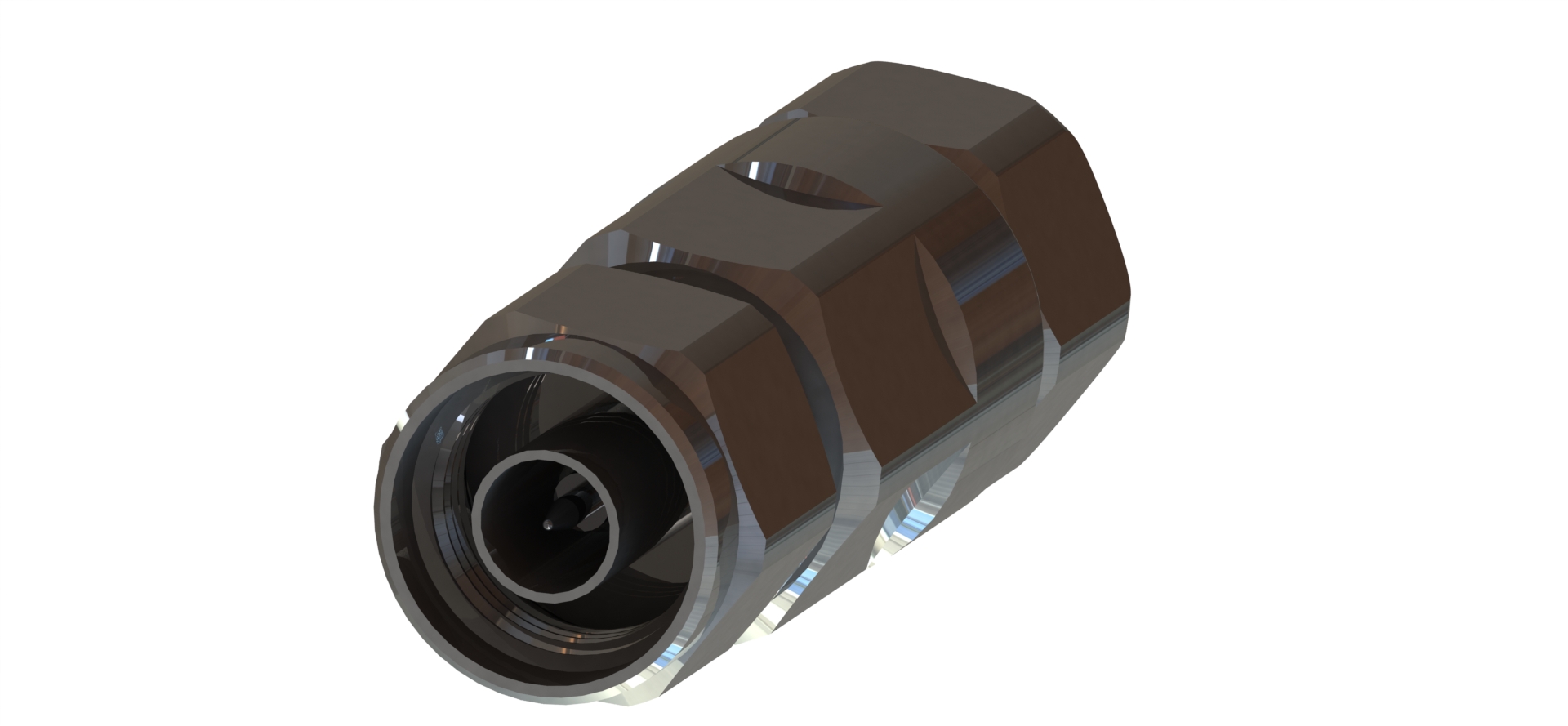

N-Stecker für 1/4"-Koaxialkabel, OMNI FIT™ Premium,
gerade, O-Ring und Kompressionsdichtung
RFS-Artikelnummer: NM-LCF14-E01
OMNI FIT™ Hochleistungssteckverbinder sind für die Verwendung mit CELLFLEX® (Kupfer) und CELLFLEX® Lite (Aluminium) Kabeln ausgelegt. Sie wurden speziell entwickelt, um eine Stecker-Kabel-Schnittstelle von höchster Qualität zu bieten und gleichzeitig das Anbringen von Steckern zu vereinfachen und zu beschleunigen. Alle RFS-Steckverbinder werden umfassend auf mechanische und elektrische Übereinstimmung mit Industriespezifikationen getestet.
Der N-Steckverbinder ist eine innovative, platzsparende HF-Verbindung, die alle Anforderungen auch unter härtesten Umgebungsbedingungen erfüllt und nicht auf das Drehmoment der Überwurfmutter angewiesen ist. Abdichtung gegen Außenleiter und Mantel durch O-Ring und 360°-Klemmsitz. Multifunktionale, selbstschmierende HighTech-Polymer-Montage rastet auf Kabelwellung ein, vermeidet elektrochemische Potentialunterschiede und Presspassungen zum Mantel.
MERKMALE UND VORTEILE
- Ultrahohe PIM-Leistung, dh reduzierte Interferenz, was zu hoher Kundenzufriedenheit führt
- Zweiteilige Bauweise, dh Sichtkontrolle der Verriegelung führt zu erhöhter Installationssicherheit
- OMNI FIT™-Konzept, dh optimiertes Auftragsmanagement und reduzierter Lagerbestand
- Wasserdichter Verschluss im gesteckten und ungesteckten Zustand, dh reduzierter Aufwand bei der Installation und verbesserte Sicherheit im Betrieb
- Tri-Metall-Legierungsbeschichtung, dh extreme Korrosionsbeständigkeit auch unter härtesten Klima- und Umweltbedingungen
- Mehrgängiges (Tristart) Design, dh vereinfachter und beschleunigter Anzugsprozess
- RoHS (EU) und CRoHS (China) konform, dh weltweit einsetzbar
| Elektronische Spezifikationen |
| Nennimpedanz, Ohm |
Ohm |
50 |
| IM-Produkt 3. Ordnung @ 2x20 Watt |
dBc |
-156 ; typisch -162 |
| Maximale Frequenz |
GHz |
6.0 |
| VSWR, Rückflussdämpfung |
VSWR (dB) |
0 < f ≤ 1,0 GHz: 1,02 (40)
1,0 < f ≤ 2,2 GHz: 1,04 (34)
2,2 < f ≤ 2,7 GHz: 1,04 (34)
2,7 < f ≤ 3,8 GHz: 1,08 (28)
3,8 < f ≤ 5,0 GHz: 1,17 (22)
5,0 < f ≤ 6,0 GHz: 1,22 (20) |
|
| Mechanische Spezifikationen |
| Beschichtung außen/innen |
|
Trimetalllegierung/Silber |
| Länge |
mm (Zoll) |
57 (2,244) |
| Außendurchmesser |
mm (Zoll) |
22 (0,866) |
| Innerer Kontaktaufsatz |
|
Springfinger |
| Äußere Kontaktbefestigung |
|
360°-Klemmung |
| IP-Schutzklasse |
|
IP68 |
|
