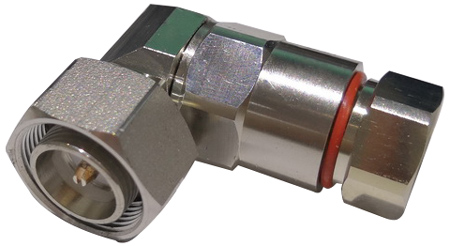

4.3-10 Winkelstecker für 1/2", OMNI FIT™ Standard

Art.Nr.: 804115

Produktbeschreibung

4.3-10 Winkelstecker für 1/2" SuperFlexibleCable, OMNI FIT™ standard

RFS-Artikelnummer: 43MR-SCF12-C03

OMNI FIT™ Hochleistungssteckverbinder sind für die Verwendung mit CELLFLEX® (Kupfer) und CELLFLEX® Lite (Aluminium) Kabeln ausgelegt. Sie wurden speziell entwickelt, um eine Stecker-Kabel-Schnittstelle von höchster Qualität zu bieten und gleichzeitig das Anbringen von Steckern zu vereinfachen und zu beschleunigen. Alle RFS-Steckverbinder werden umfassend auf mechanische und elektrische Übereinstimmung mit Industriespezifikationen getestet. Der 4.3-10-Steckverbinder ist eine innovative, platzsparende HF-Verbindung, die alle Anforderungen auch unter härtesten Umgebungsbedingungen erfüllt und nicht auf das Drehmoment der Überwurfmutter angewiesen ist, um die PIM-Leistung zu erreichen.

MERKMALE UND VORTEILE
  • Kostengünstiges zweiteiliges Design für eine sichere und einfache Installation
  • Robustes mechanisches Design für niedrige und konsistente Intermodulationsleistung, dh hält die Leistung des Mobilfunknetzes aufrecht, reduziert die Anzahl der abgebrochenen Anrufe und vermeidet Einnahmeverluste
  • Elektrische Standardleistung für konsistentes und wiederholbares VSWR, dh Gewährleistung der Netzwerksystemleistung
  • Wasserdicht nach IP 68, dh kein Ausfallrisiko, sichert Umsatz
  • RoHS (EU) konform, dh weltweit einsetzbar

Elektronische Spezifikationen
Nennimpedanz, Ohm Ohm 50
IM-Produkt 3. Ordnung @ 2x20 Watt dBc
-162 ; typisch -166
Maximale Frequenz GHz 6.0
VSWR, Rückflussdämpfung VSWR (dB) 0 < f ≤ 2,2 GHz: 1,04 (34,1)
2,2 < f ≤ 2,7 GHz: 1,06 (30,7)
2,7 < f ≤ 3,7 GHz: 1,13 (24,3)
3,7 < f ≤ 5,0 GHz: 1,20 (20,8)
5,0 < f ≤ 6,0 GHz: 1,33 (17)
Mechanische Spezifikationen
Beschichtung außen/innen   Trimetall/Silber
Länge mm (Zoll) 56,8 (2,23)
Außendurchmesser mm (Zoll) 36,4 (1,4)
Innerer Kontaktaufsatz   Frühlingsfinger
Äußere Kontaktbefestigung   Feder-O-Ring
IP-Schutzklasse   IP68
