Produktbeschreibung

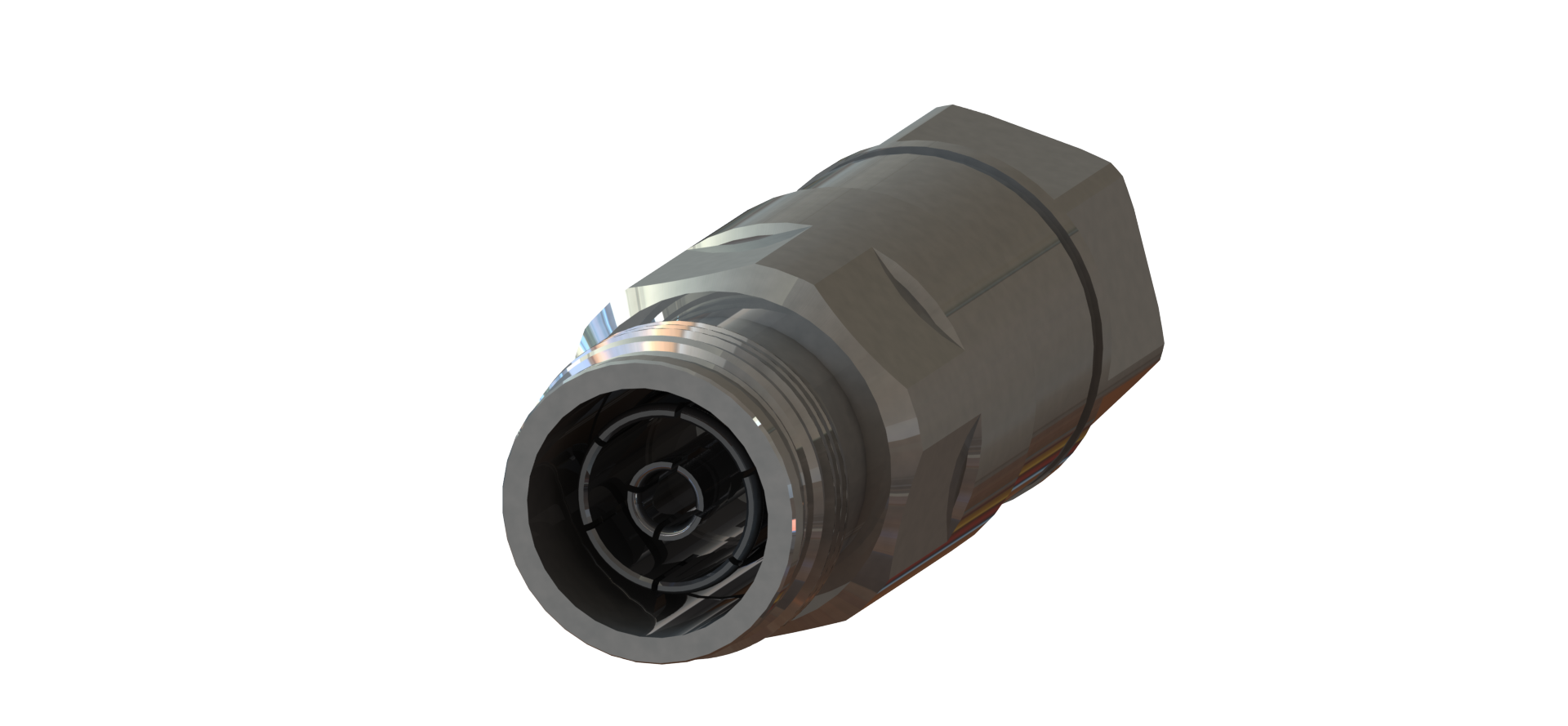

Gerader 4,3-10- Buchse für 1/2"-Koaxialkabel, OMNI FIT™ Premium, O-Ring und Kompressionsdichtung
RFS-Artikelnummer: 43F-SCF12-E01
OMNI FIT™ Hochleistungssteckverbinder sind für die Verwendung mit CELLFLEX® (Kupfer) und CELLFLEX® Lite (Aluminium) Kabeln ausgelegt. Sie wurden speziell entwickelt, um eine Stecker-Kabel-Schnittstelle von höchster Qualität zu bieten und gleichzeitig das Anbringen von Steckern zu vereinfachen und zu beschleunigen. Alle RFS-Steckverbinder werden umfassend auf mechanische und elektrische Übereinstimmung mit Industriespezifikationen getestet.
Der 4.3-10-Steckverbinder ist eine innovative, platzsparende HF-Verbindung, die alle Anforderungen auch unter härtesten Umgebungsbedingungen erfüllt und nicht auf das Drehmoment der Überwurfmutter angewiesen ist. Abdichtung gegen Außenleiter und Mantel durch O-Ring und 360°-Klemmsitz. Multifunktionale, selbstschmierende HighTech-Polymer-Montage rastet auf Kabelwellung ein, vermeidet elektrochemische Potentialunterschiede und Presspassungen zum Mantel.
MERKMALE UND VORTEILE
- Ultrahohe PIM-Leistung, reduzierte Interferenz, was zu hoher Kundenzufriedenheit führt
- Zweiteilige Bauweise, Sichtkontrolle der Verriegelung führt zu erhöhter Installationssicherheit
- OMNI FIT™-Konzept, optimiertes Auftragsmanagement und reduzierter Lagerbestand
- Wasserdichter Verschluss im gesteckten und ungesteckten Zustand, reduzierter Aufwand bei der Installation und verbesserte Sicherheit im Betrieb
- Tri-Metall-Legierungsbeschichtung, extreme Korrosionsbeständigkeit auch unter härtesten Klima- und Umweltbedingungen
- Mehrgängiges (Tristart) Design, vereinfachter und beschleunigter Anzugsprozess
- RoHS (EU) und CRoHS (China) konform, dh weltweit einsetzbar
| Elektronische Spezifikationen |
| Nennimpedanz, Ohm |
Ohm |
50 |
| IM-Produkt 3. Ordnung @ 2x20 Watt |
dBc |
-163 ; typisch -167 |
| Maximale Frequenz |
GHz |
6.0 |
| VSWR, Rückflussdämpfung |
VSWR (dB) |
0 < f ≤ 1,0 GHz: 1,02 (40)
1,0 < f ≤ 2,2 GHz: 1,03 (37)
2,2 < f ≤ 2,7 GHz: 1,03 (36)
2,7 < f ≤ 3,8 GHz: 1,05 (30)
3,8 < f ≤ 5,0 GHz: 1,11 (26)
5,0 < f ≤ 6,0 GHz: 1,15 (23) |
|
| Mechanische Spezifikationen |
| Beschichtung außen/innen |
|
Tri-Metall-Legierung / Silber |
| Länge |
mm (Zoll) |
54,1 (2,13) |
| Außendurchmesser |
mm (Zoll) |
22,5 (0,89) |
| Innerer Kontaktaufsatz |
|
Korb |
| Äußere Kontaktbefestigung |
|
360°-Klemmung |
| IP-Schutzklasse |
|
IP68 |
|
