Produktbeschreibung
>>> Preise und Verfügbarkeit auf Anfrage!
Anwendung

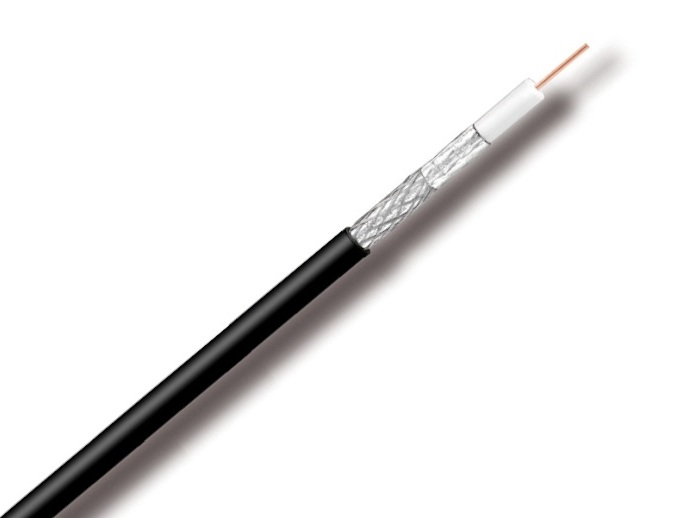

Das doppelt geschirmte 75-Ohm-Koaxialkabel ist für die Signalübertragung im Außenbereich geeignet, z. B. für SAT, TV oder CCTV. Die wetterfeste Ausführung schützt zuverlässig vor Feuchtigkeit und Störungen.
Technische Daten
| Innenleiter | Cu-Draht |
| Innenleiter ⌀ | 1,00 mm |
| Dielektrikum | Polyethylen (PEG) |
| Dielektrikum ⌀ | 4,60 mm |
| Folie | Al/PET/Al |
| Geflecht | verzinnte Kupferdrähte (CuSn), Bedeckung 54% |
| Außenmantel | Polyethylen (PE) (schwarz) |
| Außendurchmesser | 6,60 mm |
| Gewicht | 35,0 kg/km |
| Biegeradius | Einfach: 35 mm Mehrfach: 70 mm |
| Normen | EN 50117-9-2, EN 50575 |
Elektrische Eigenschaften
| Impedanz | 75 Ω |
| Kapazität | 54 pF/m |
| Verkürzungsfaktor | 0,82 |
| Innenleiterwiderstand | 22,5 Ω/km |
| Außenleiterwiderstand | 18,6 Ω/km |
| Temperaturbereich | -25 °C bis +80 °C |
| Isolationsspannung des Mantels | 3,0 kV |
| Schirmdämpfung Klasse A | 30 – 1000 MHz: ≥ 85 dB 1000 – 2000 MHz: ≥ 75 dB 2000 – 3000 MHz: ≥ 65 dB |
| Typ. Dämpfung | 5 MHz: 1,80 dB 50 MHz: 4,60 dB 200 MHz: 8,90 dB 470 MHz: 13,90 dB 862 MHz: 19,10 dB 1000 MHz: 20,60 dB 1750 MHz: 27,80 dB 2150 MHz: 31,00 dB 2400 MHz: 32,90 dB 3000 MHz: 37,10 dB |
