H155

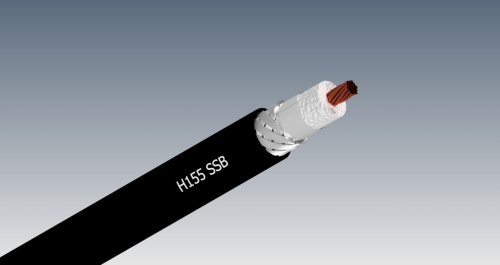

H155 von SSB-Electronic ist ein dünnes und extrem flexibles Koaxialkabel für den Frequenzbereich bis 6 GHz. Aufgrund der niedrigen Dämpfung und der großen Flexibilität kann dieses Kabel für viele Anwendungen in der Nachrichten- und Funktechnik verwendet werden. Der Innenleiter des Kabels besteht aus 19 Kupferlitzendrähten mit einem Durchmesser von je 0,28 mm. Diese Struktur des Innenleiters ermöglicht die herausragende Flexibilität des Kabels. Die äußerst niedrige Dämpfung von H155 wird durch ein verlustarmes PE-Dielektrikum erreicht. Zur Erreichung einer guten Schirmdämpfung ist der Außenleiter des Kabels zweilagig. Zunächst folgt die Aluminium-PET-Aluminium-Folie, wobei als PET-Schicht ein spezieller, besonders reißfester und hitzebeständiger Mylar®-Polyester zur Anwendung kommt. Auf dieser Folie ist ein Schirmgeflecht aus verzinnten Kupferdrähten mit einem Bedeckungsgrad von 75% aufgebracht. Das Kabel hat einen UV-beständigen PVC-Außenmantel. Das H155 von SSB-Electronic eignet sich für zahlreiche Applikationen im Bereich WLAN, GPS, CB- und Mobilfunk, für kurze Antennenzuleitungen und viele weitere Hochfrequenzanwendungen.
Kenndaten
Durchmesser | 5,4 ± 0,2 mm |
Impedanz | 50 ± 4 Ω |
Dämpfung bei 1 GHz/100 m | 29,60 dB |
f max | 6 GHz |
Euroklasse nach EN 50575 | Fca |
Eigenschaften
Flammwidrig nach IEC 60332-1-2
UV-beständig nach IEC 61196-1-212
RoHS konform (Directive 2011/65/EC & 2015/863/EU RoHS 3)
Reach konform
